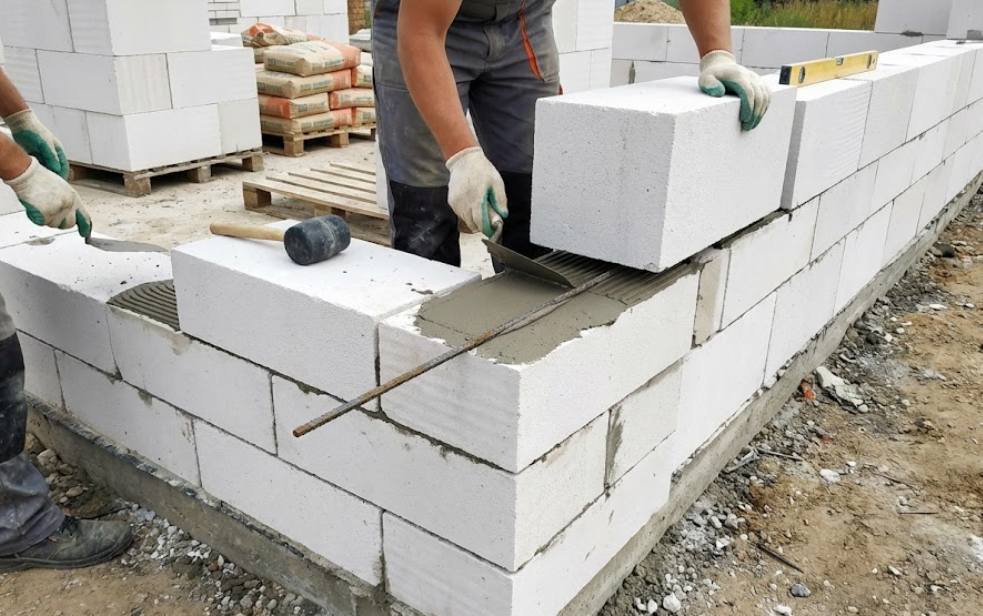

Сейчас в Европе и СНГ газоблоки вытеснили кирпич и пенобетон. Из-за простоты укладки больше не требуется нанимать бригаду строителей – справиться можно и самостоятельно. Но стоит отметить, что и при работе с газобетоном необходимо знать основы кладки. И один из важнейших этапов кладки – перевязка газобетонных блоков, которая может быть вертикальной или цепной, в зависимости от типа стен.
Особенности перевязки
Для строительства стен в один блок применяется порядовая перевязка цепного типа, которая создает необходимую устойчивость на изгиб и срез. При монтаже газобетона до 250 мм и более, необходима перевязка не менее 40% от высоты.
Перевязка осуществляется так: каждый ряд стен укладывается со сдвигом вертикальных стыков относительно к предыдущим, при этом выдерживается интервал не менее 100 мм.
Порядовая перевязка используется сегодня для возведения внешних стен в один слой, и в процессе их соединения с несущими внутренними конструкциями.
Перевязка газобетонных блоков несущих стен бывает двух видов:
- Однослойная или «в один блок». Самый распространенный вариант малоэтажного строительства в большинстве регионов СНГ Если осуществлять перевязку газобетонных блоков по требованиям СНИП, то теплоизоляции будет достаточно. Используется преимущественно цепной вид перевязки.
- Двухслойная. Подобные конструкции применяются в регионах с суровыми холодами. Здесь уместна тычковая перевязка, где на три кладочных рядка идет один тычковый. В бытовом строительстве практически не применяется, т.к. обладает слишком высокой массой.
Т.к. преимущественно используется цепная перевязка стен из газобетонных блоков, стоит рассмотреть ее подробнее.
Технология цепной перевязки
Принцип цепной перевязки заключается в кладке следующих рядов на предыдущий со сдвигом вертикального стыка. Смещение может быть:
- До 100 мм для стандартных газоблоков при монтаже наружных стен.
- До 80 мм, если высота газоблока более 200 мм.
Цель цепной перевязки – создание необходимого восприятия усилий, которые постоянно воздействуют на кладку. Необходимо помнить, что при однослойной кладке до 250 мм, сдвиг должен быть не менее 40%.
Чтобы получить подобный сдвиг, в каждом ряду устанавливается укороченный газоблок. Т.к. газобетон режется обычной пилой, раскрой можно производит непосредственно на строительном объекте.
Нюансы перевязки
- Перевязочная технология простая, но строгая. К основным нюансам относится:
- Подрезной элемент с торца должен быть длиной не менее 115 мм.
- Чтобы повысить прочность кладки, сопрягаемые стены должны иметь испытывать одинаковую нагрузку. В противном случае возможно сильное расхождение, что приводит к образованию трещин.
- Цепная перевязка подходит только для несущих однородных конструкций. Для связки «несущая-ненесущая» метод не подходит. Напрямую связывать между собой перегородки и наружные стены запрещено.
- При сопряжении несущих стен и перегородок необходима перевязка по всей ширине через ряд.
При сопряжении необходимо учесть естественную деформацию кладки, которая возникает вследствие усадки дома.
Перевязка углов газобетонных блоков допускается, если разница в нагрузках не превышает 30%.
Сопряжение с перегородками
Минимальная перевязка газобетонных блоков для перегородок осуществляется через каждые два ряда кладки. Внутренние стены необходимо возводить одновременно с наружными.
Плотные газоблоки для перегородок заглубляются в наружные стены до 150 мм. Вырезать паз можно с помощью обычной ножовки или пилы с тефлоновым напылением.
Если необходимо соединить несущие и разделительные конструкции, то для сопряжения используется перфолента, которая фиксируется на клей. Подобное соединение легко выдерживает нагрузки на изгиб, после чего самостоятельно восстанавливается до первоначального состояния.
При сопряжении используются 2 способа:
- Жесткое. Допускается, если разница в нагрузках не выше 30%. Применяется только для однородных стен. Осуществляется креплениями с малой способностью к деформации, как арматура.
- Гибкое. Используется, если требуется сопрячь стены с разницей в нагрузке более 30%. Создается с помощью гибкого крепежа, как базальтопластиковые или стеклопластиковые анкеры или перфоленты. Они легко справляются с деформациями без заметных повреждений.
В обоих случаях крепеж устанавливается в шоп между блоками, и он должен идти на наравне перевязки.
Частые ошибки при перевязке
Зачастую неопытные строители допускают ошибки при определении минимального размера перевязки газобетонных блоков. Строительные нормы РФ говорят, что перевязка блоков до 250 мм не должна быть меньше 40% от высоты. Т.е. минимум – 100 мм. Подобные стандарты можно использовать как в коммерческом строительства, так и «для себя».
Однако в СНГ часто используются немецкие нормы, которые еще строже. Согласно европейским требованиям, углубление должно быть не менее 125мм. При этом в кладке запрещается использовать обрезки короче 50 мм. Обрезные элементы большего размера допускается устанавливать на расстоянии минимум 125мм от стыка в нижнем ряду.
Как правило, нарушение норм приводит к образованию трещин, а также снижению прочности на срез. Дом нельзя использовать как жилое помещение, т.к. от естественных деформаций он может обвалиться.
Также часто допускаются ошибки при сопряжении несущих и разделительных конструкций. Их запрещается соединять жесткой связкой, как арматура. В месте образуются трещины. Допускается либо перевязка, описанная выше, либо перфолента, которая допускает небольшие деформации.
Резюме
Грамотная перевязка газоблока позволяет избежать трещин и излишней деформации стен. Для некоммерческого строительства в большинстве регионов СНГ допускается рядовая цепная перевязка, которую возможно произвести без найма профессиональной бригады строителей.
Главное – придерживаться требований СНиП и избегать распространенных ошибок, которые часто допускаются новичками.
